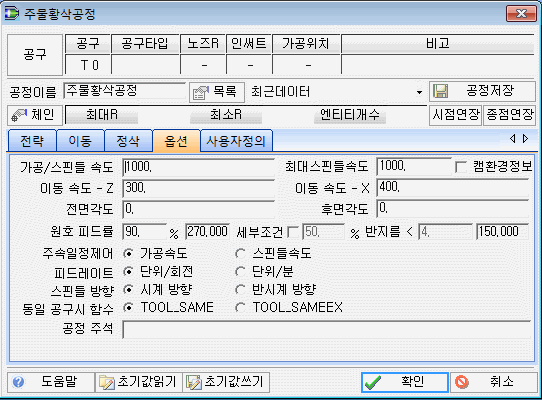

황삭가공  - 옵션

전략 , 이동 , 정삭 , 옵션

1. 가공 /스핀들 속도 : 주속 일정제어 또는 주속 일정제어 무시를 사용할 경우의 값

주속 일정제어를 사용할 경우 다음공식에 의해 스핀들 속도가 제어 된다.

G96 – 주속 일정제어

G97 – 주속 일정제어 무시

회전수 계산공식

N : 화전수  ,  V: 절삭속도  , D: 직경

2.최대 스핀들속도: 스핀들의 최대 회전수지정할 경우 사용한다. G50에 입력되는 S값이다. G50은 좌표계 설정 및 최대 스핀들 지정이다. 주속 일정제어를 사용할 경우 스핀들의 속도가 무한정 올라 갈 수 있기 때문에 최대 스핀들 속도를 지정한다

4. 이송 속도 - X :  절삭가공  X송 속도

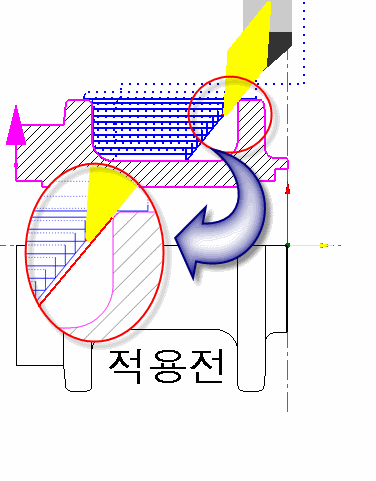

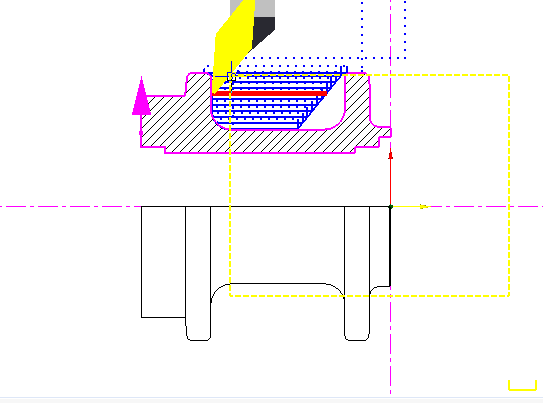

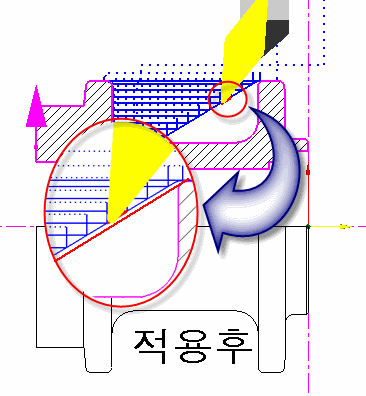

6.후면각도 : 언더컷 가공에서 후면에 접촉 면의 량을 조절하는 기능

9.주속일정제어

 가공속도 (주속일정제어 사용) G96 사용  ,스핀들 속도 (주속일정제어 사용 안함)G97사용

10.피드레이터 :

단위/회전 (회전당 이송 G99사용)   단위 : mm/rev

단위/분 (분당이송 G98사용)          단위 :  mm/min

관계식  : F= f*N      F: 분당이송    f : 회전당 이송     N: 주축 회전수 (RPM)
