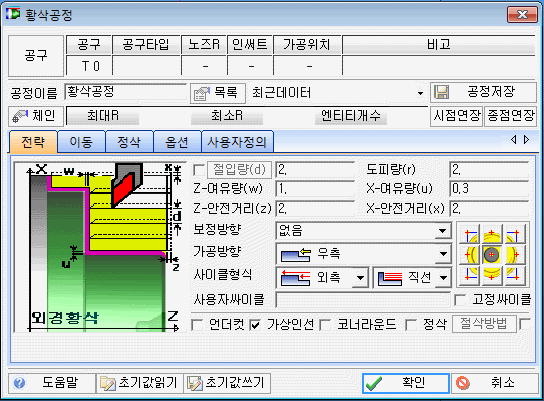

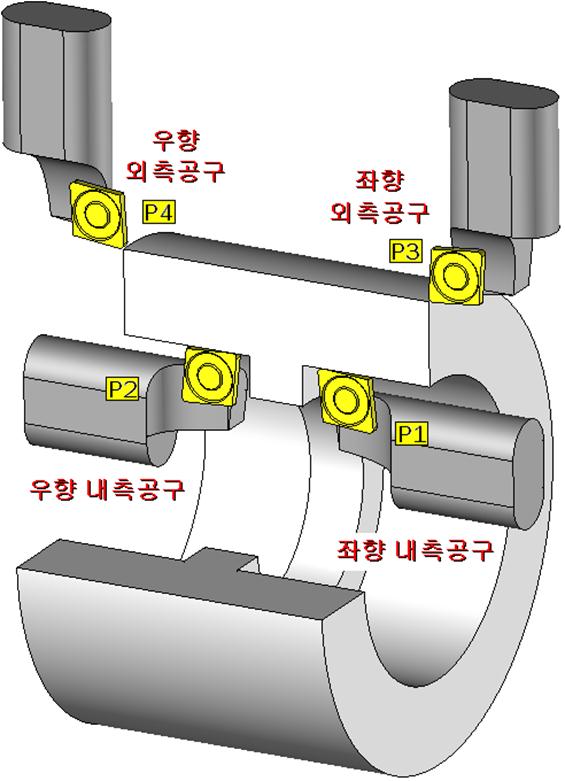

황삭가공 - 전략

전략 , 이동 , 정삭 , 옵션

13. 옵션기능

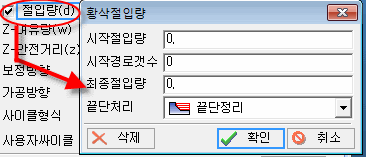

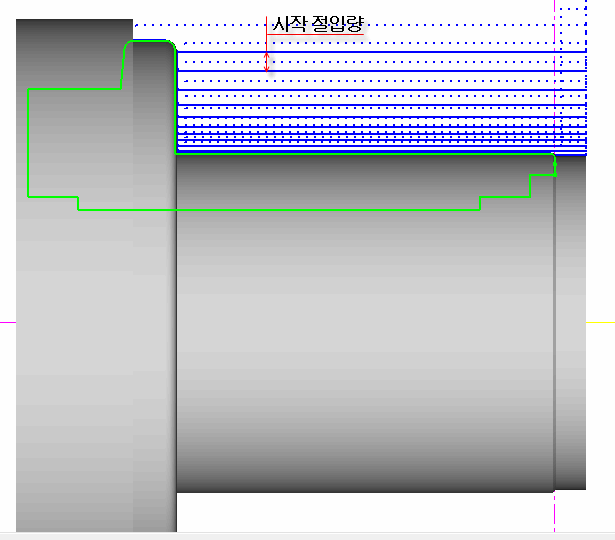

1) 시작 절입량 : 가공 처음 절입하는 절입량

2) 시작경로 개수 : 시작절입량의 횟수

3) 최종 절입량 : 마지막 절입량 ( 처음 절입량에서 가감하여 마지막 절입량으로 적용)

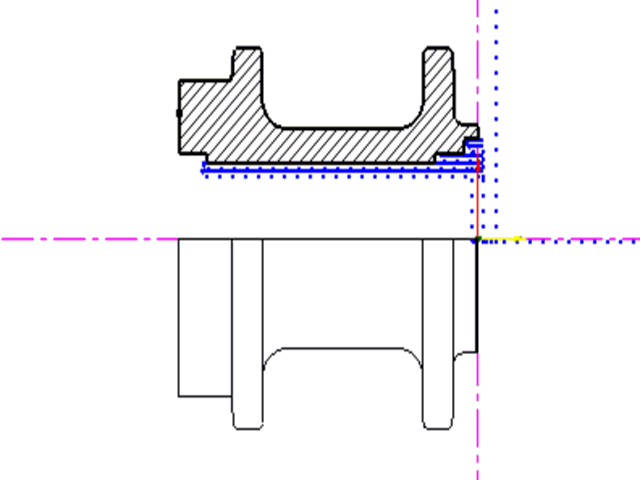

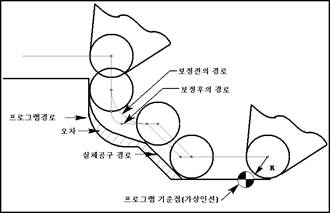

4) 끝단 처리 : 직선 테이퍼 및 R부분에서 가공을 하는 방법

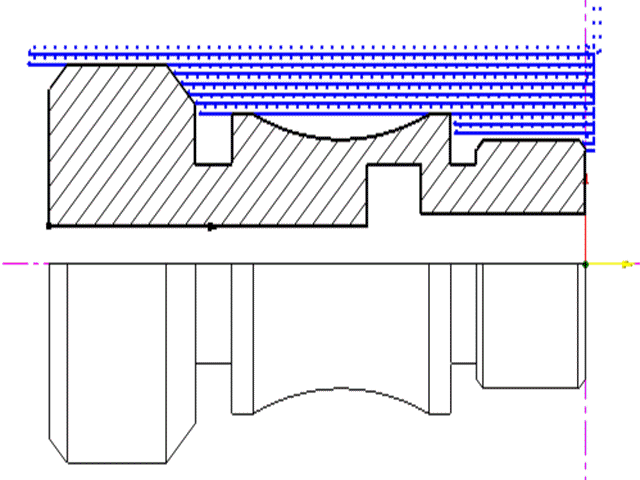

- 끝단정리 : 일반적인 가공 방식으로  스탭에서 끝점까지 가공을 하고 이전스탭까지 더 가공을 하는 방식

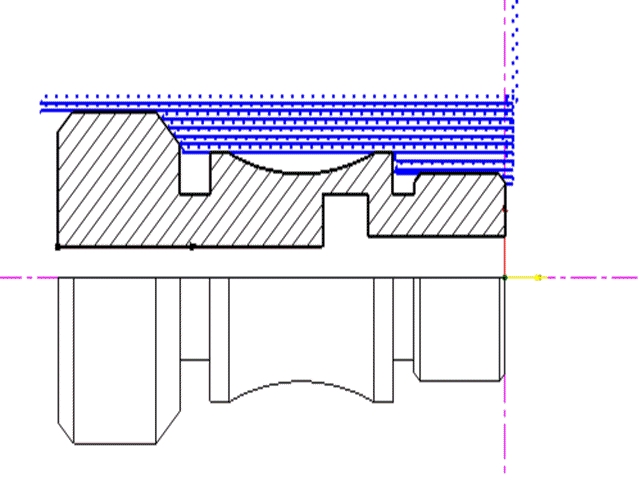

- 부분 정리 : 테이퍼 및 R부분만 가공하는 방식

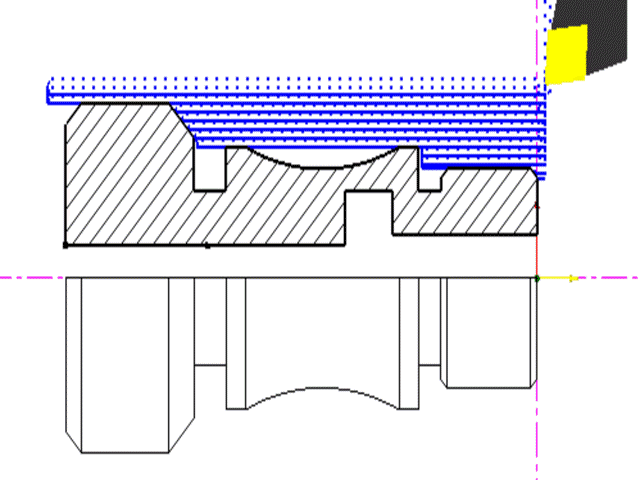

- 정리 없음 : 모두 정리 하지 않는 방식

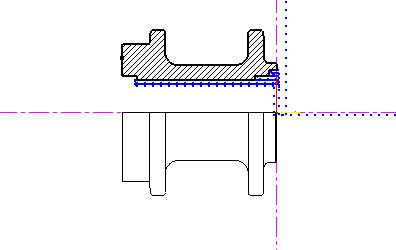

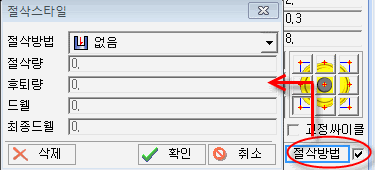

- 절삭 방식: 내경작업에서 칩브레이킹을 용의하게 사용하기 위한 명령

1) 절입방법

없음 : 사용을 하지 않는 경우

디버링 : 절입량 만큼 절삭후 안전거리까지 후퇴

- 화낙 사이클 설명

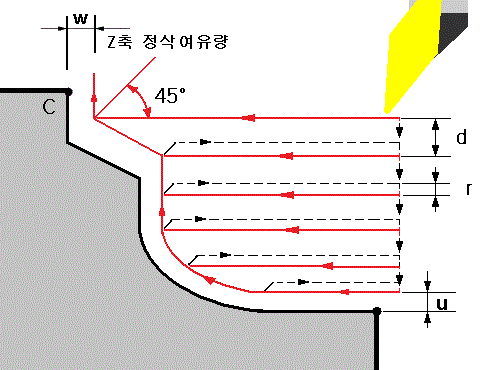

G71  외경 황삭싸이클

G71 U(d)_._ R_r. ;

G71 P p Q q U_u_ W_w_ F_f_;

N p G00 X__ ;N 번호 최초 시작시 Z를 지정할 수 없습니다. (그러므로X축을 지정하여 사용합니다.)

:

:

N q ****** ;

d : 1회절입량 (CAM 에서는 절입량 (d) )

X축 방향의 1회 절입량 반경치로 지정 부호를 사용하지 않는다.

r : 도피량 (X축 후퇴량) ( CAM에서는 도피량(r))

q: 고정 사이클의 구역을 마지막 Sequence번호

f : 이송속도지령

G71 사이클 에서는 시작하는 최초의 블럭은 G00 X축만 사용된다.

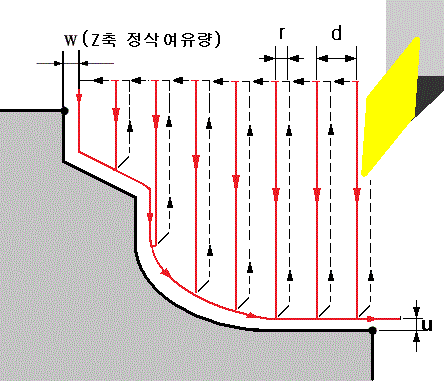

G72 내경황삭사이클

G72 W d . R_r. ;

G72 P p Q q U_u_ W_w_ F_f_ ;

N p G00 Z__ ; N 번호 최초 시작시 X를 지정할 수 없습니다. (그러므로 Z축을 지정하여 사용합니다.)

:

:

N q ****** ;
