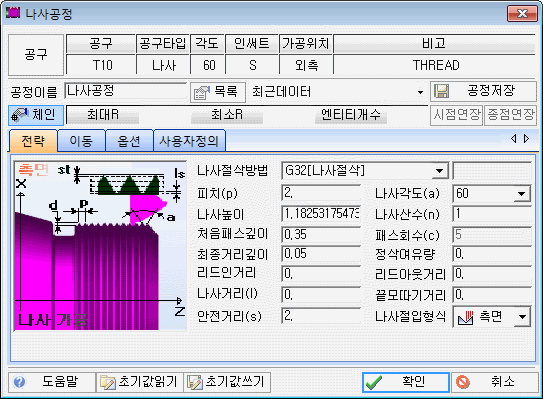

나사가공 - 전략
1.나사정삭방법
나사가공의 고정사의클 선택
2.피치 : 나사산과 나사산의 거리
3.나사각도 : 나사의 가공각도
4.나사높이
피치와 각도에 의해 자동 기입
5.처음패스깊이 : 최초 절입량
( “나사가공 절입 조건표” 참고)
6.최종거리깊이
최종 절입량 또는 최소 절입량
7.정삭여유량 : 정삭가공 여유량

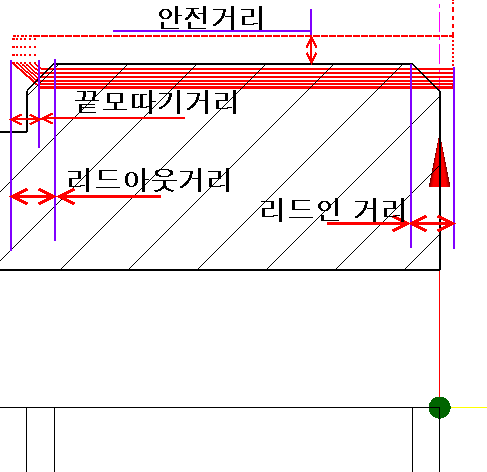

8.리드인거리 : 진입 연장거리
9.리드아웃거리 : 후퇴 연장거리
10.나사거리
나사부 가공길이
(0일 경우, 실제 엔티티의 거리)
11.끝모따기거리
나사의 불완전 나사부거리
12.안전거리
소재에서 X축으로 떨어진 거리
13.나사절입방법 :
G32사이클에서만 사용가능
측면 : 나사산의 오른쪽을 기준으로 절입 하는 방식
증분 : 나사산의 중앙으로 절입하는 방식
반경향 : 나사산의 오른쪽과 왼쪽을 변경하며 가공하는 방식
반대측면 : 나사산의 왼쪽을 기준으로 절입하는 방식
 |
|
|
|
|
측면 |
증분 |
반경향 |
반대측면 |
| G32 나사 가공 나사를 가공할 때는 일반적으로 황삭에서 정삭까지 몇 번이라도 동일한 통로로 나사절삭을 해야 한다. 나사절삭의 시작은 주축에 연결되어 있는 주축속도 검출기로부터 1회전 신호로 검출하면서 이동을 시작하기 때문에 여러번 나사절삭을 진행해도 동일한 시작점에서 시작되므로 가공경로는 동일하게 된다. 나사절삭시 서보계통의 가감속 시간관계로 생기는 불완전 나사부의  1(시작 부분) 고  2(끝부분)의 거리는 다음과 같이 구할 수 있다. |
|
  L : 나사의 리드 n : 주축회전수 |
 |
| G32 X(U)_Z(W)_F(E)_; G32 지령은? 나사절삭지령으로 1회의 나사절삭을 위해 아래와 같은 순서로 지령이 이루어진다. |
|
|
|
(1) G00(급속이송) (2) G32(나사절삭이송) (3) G00(급속이송) (4) G00(급속이송) |
|

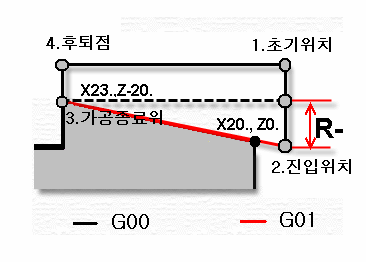

G92 나사 가공 G92 X(U)_Z(W)_F(E)_ ; G92 지령은? |
|
|
|
G92지령의 이동 사이클 (1),(4) : 급속이송 |
|
* 나사가공의 참고사항
|
|
|
|
|
|
|
|
G76 나사 가공
G76 P m r a Q dmin R d ;
G76 X(U) u Z(W) w P k Q q R i F f ;
P : 6 자리의 숫자로 반드시 지령해야만 합니다.
m : 정삭 반복 횟수(O1~99회까지)
r : 챔퍼링(Chamfering, 모따기)량 - 주로 45° 각도로 모따기하기 때문에 '10'이 됩니다.
a : 나사산의 각도 지령 (나사 바이트의 절입 각도는 주로 60에 해당)
예 : P011060 → 1회 정삭다듬작업, 모따기량 45도, 나사산의 각도 60°
Q dmin : 최소 절입량 (가공 횟수에 따라 자동으로 절입량이 작아지나 이 값보다 더 작아지지 않습니다.)
Q50 = 0.05mm 절삭(반지름 값 지정)
d : 정삭작업할 때 여유량 R20 = 0.02mm 절삭(반지름 값 지정)
X : 나사의 최종 골지름 Z : 나사 가공 길이 지정(모따기 부분을 합한 길이)
P : 나사산의 높이를 반지름값으로 지령 - 피치2의 전체절입량이 1.19이면 P1190으로 표시합니다
Q : 최초 절입량으로 반지름값으로 지령 - 표를 보고 최초값을 입력하면 됩니다.
R : 테이퍼 나사 가공시 기울기 양의 부호는 G9O의 테이퍼 절삭시와 동일합니다.
평행 나사는 기울기가 '0'이므로 생략합니다.
F : 나사의 리드로 1줄 나사는 피치와 동일합니다.
|
X19. Z2. G32 X22.3 Z-20. F2. G00 X27. X23.7 Z2. X18.37 G32 X21.67 Z-20. F2. G00 X27. X23.7 Z2. X17.803 G32 X21.103 Z-20. F2. G00 X27. X23.7 Z2. X17.435 G32 X20.735 Z-20. F2. G00 X27. X23.7 Z2. X17.335 G32 X20.635 Z-20. F2. X24. Z2. |
G92 X22.3 Z-20. R-1.65 F2. X21.67 X21.103 X20.735 X20.635 G00 X85. X24. Z2. |
G76 P020060 Q50 R0. G76 X17.335 Z-20. P1182 Q350 R-1.65 |
나사절삭량 표
|
피 치 |
1.00 |
1.25 |
1.50 |
1.75 |
2.00 |
2.50 |
3.00 |
3.50 |
4.00 |
|
산의 높이 |
0.60 |
0.74 |
0.89 |
1.05 |
1.19 |
1.49 |
1.79 |
2.08 |
2.38 |
|
1회 절입량 |
0.25 |
0.35 |
0.35 |
0.35 |
0.35 |
0.40 |
0.40 |
0.40 |
0.40 |
|
2회 절입량 |
0.20 |
0.19 |
0.20 |
0.25 |
0.25 |
0.30 |
0.35 |
0.35 |
0.35 |
|
3회 절입량 |
0.10 |
0.10 |
0.14 |
0.15 |
0.19 |
0.22 |
0.27 |
0.30 |
0.30 |
|
4회 절입량 |
0.05 |
0.05 |
0.10 |
0.10 |
0.12 |
0.20 |
0.20 |
0.25 |
0.25 |
|
5회 절입량 |
0.05 |
0.05 |
0.10 |
0.10 |
0.15 |
0.20 |
0.20 |
0.25 |
|
|
6회 절입량 |
0.05 |
0.05 |
0.08 |
0.10 |
0.13 |
0.14 |
0.20 |
||
|
7회 절입량 |
0.05 |
0.05 |
0.05 |
0.10 |
0.10 |
0.15 |
|||
|
8회 절입량 |
0.05 |
0.05 |
0.05 |
0.10 |
0.14 |
||||
|
9회 절입량 |
0.02 |
0.05 |
0.10 |
0.10 |
|||||
|
10회 절입량 |
0.02 |
0.05 |
0.10 |
||||||
|
11회 절입량 |
0.02 |
0.05 |
0.05 |
||||||
|
12회 절입량 |
0.02 |
0.05 |
|||||||
|
13회 절입량 |
0.02 |
0.02 |
|||||||
|
14회 절입량 |
0.02 |
